Настройка базовой станции

Базовая станция(БС) служит для связи датчиков и ценников с облаком. поэтому необходимо настроить подключние БС к интернет. Настройка выполняется через web интерфейс БС. Подключите БС кабелем microusb к исчтонику питания и подайте питание при помощи кнопки включения/отключения питания. После подачи питания на БС через несколько десятков секунд должен загореться индикатор белого цвета. Это означает, что операционная система БС загрузилась, и можно начинать настройку. Для того, чтобы зайти в web интерфейс БС, необходимо подключить БС кабелем ethernet к ноутбуку. По-умолчанию, БС имеет статически настроенный IP адрес, указанный на стикере (192.168.99.1), поэтому на сетевой карте ноутбука необходимо настроить IP адрес в подсети 192.168.99.0/24, например, 192.168.99.2/24. После настройки IP связности между БС и ноутбуком можно открыть браузер и зайти в web интерфейс БС, набрав в адресной строке браузера адрес 192.168.99.1.

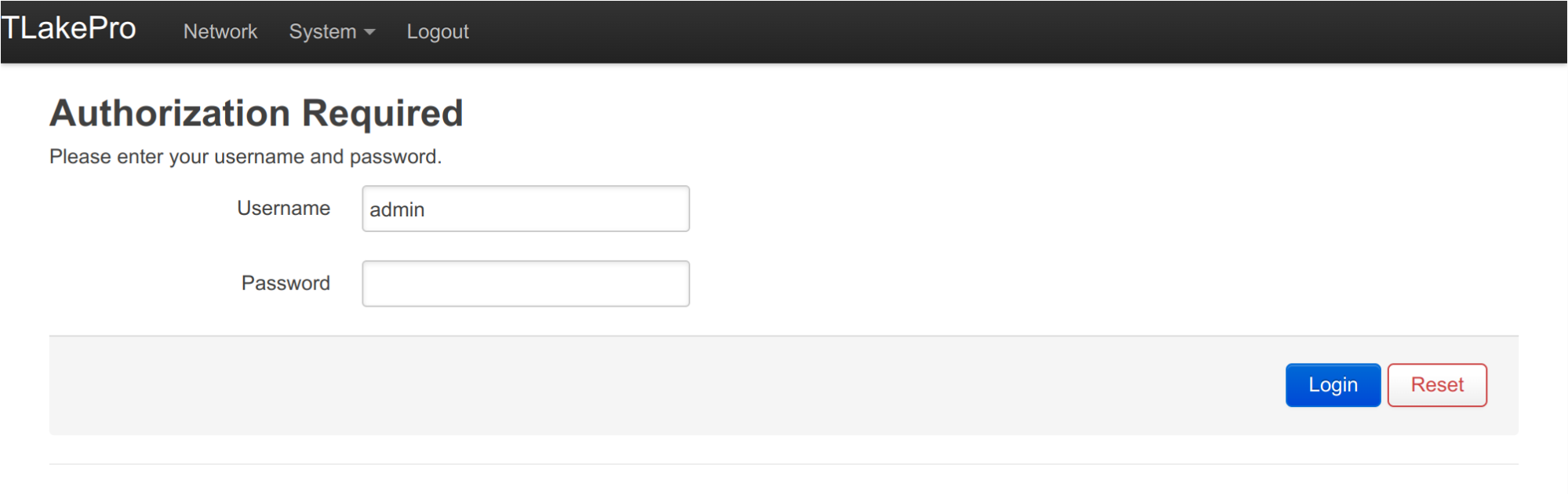

Скриншот формы логина

Логин и пароль для авторизации указаны на стикере. После авторизации будет доступно окно с формой по настройке подключения роутера к интернет.

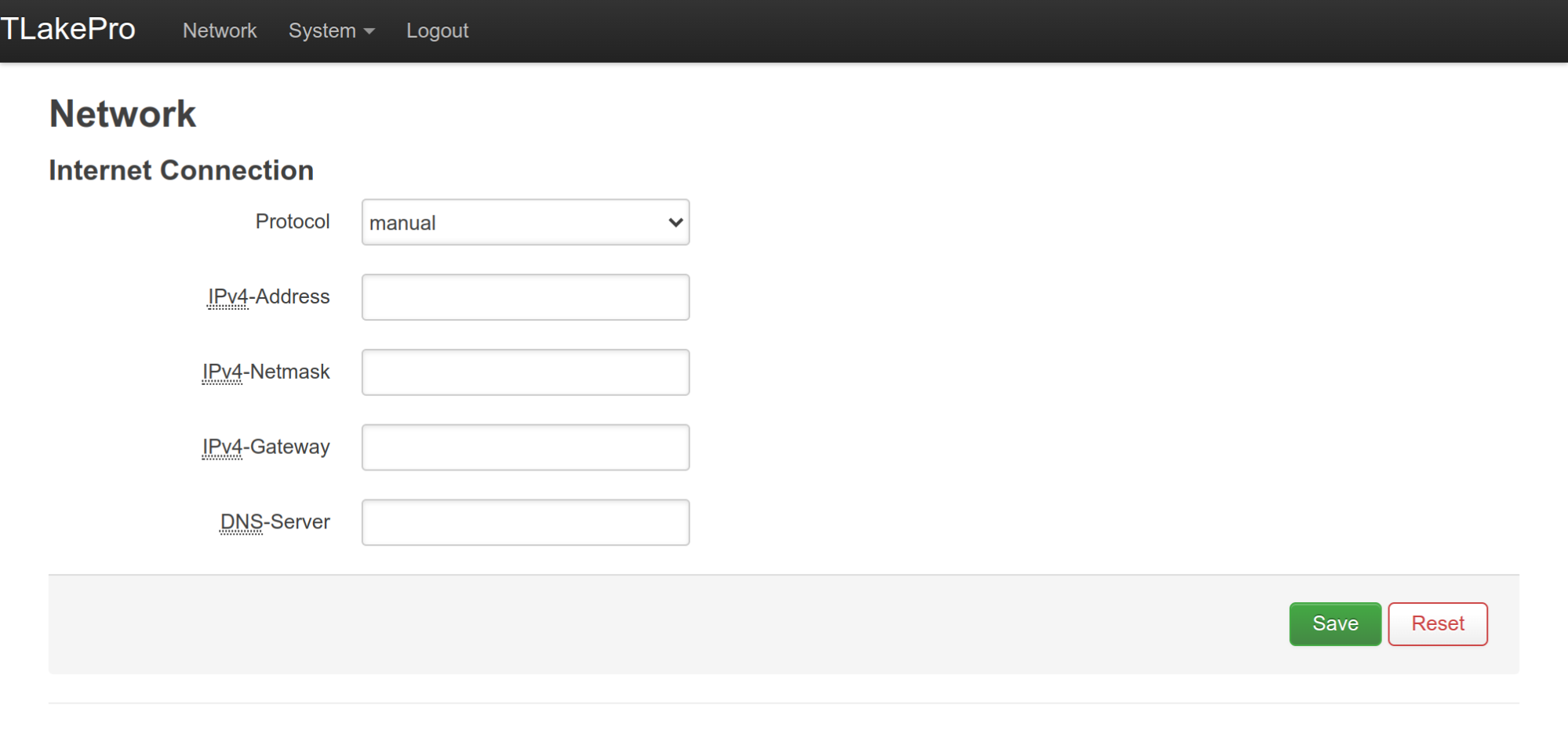

Скриншот формы настройки базовой станции

В форме можно выбрать либо вариант подключения “automatic”. В этом случае БС запросит параметры подключения к интернет по протоколу DHCP. Либо можно выбрать вариант “manual”, в этом случае нужно будет заполнить значения “IPv4-Address”, “IPv4-Netmask”, “IPv4-Gateway”, “DNS-Server”. После настройки новых параметров web интерфейс может стать недоступен. Для повторного входа может понадобиться настроить IP связность с учётом новых настроек на БС.

Сброс настроек БС

Для сброса настроек БС в заводские необходимо нажать и удерживать кнопку “Reset” в течение 10 секунд. После этого роутер перезагрузится с настройками по-умолчанию.

Регистрация базовой станции на портале tlakepro.com

После настройки подключения БС к интернет необходимо зарегистрировать базовую станцию на портале tlakepro.com. Для этого нужно завести аккаунт на портале и авторизоваться. После авторизации необходимо перейти по ссылке, указанной в qr-коде на стикере БС. Все зарегистрированные пользователем БС выводятся на вкладке “Роутеры”.

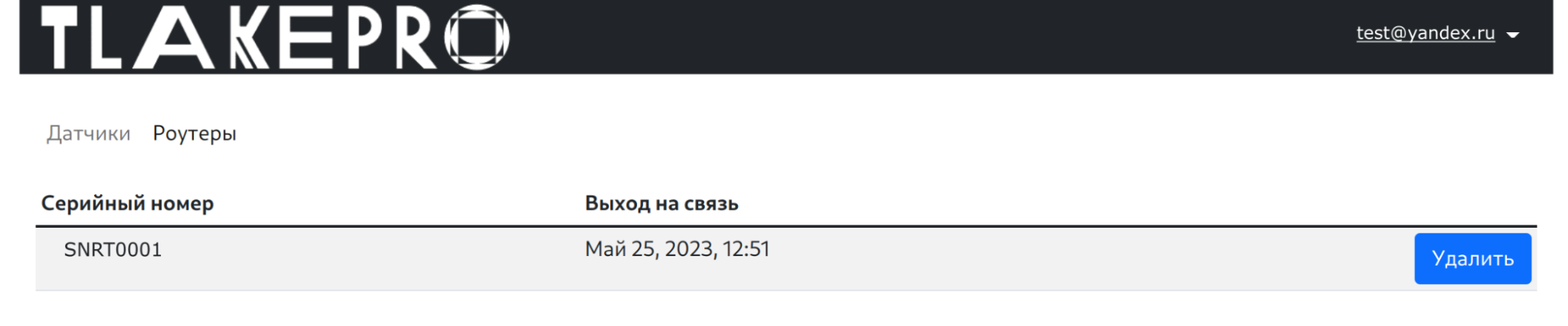

Скриншот списка зарегистрированных роутеров

После регистрации БС все датчики и ценники, которые к ней подключались и успешно отправили данные в облако, будут выведены на соответствующих соответствующих вкладках в личном кабинете.
